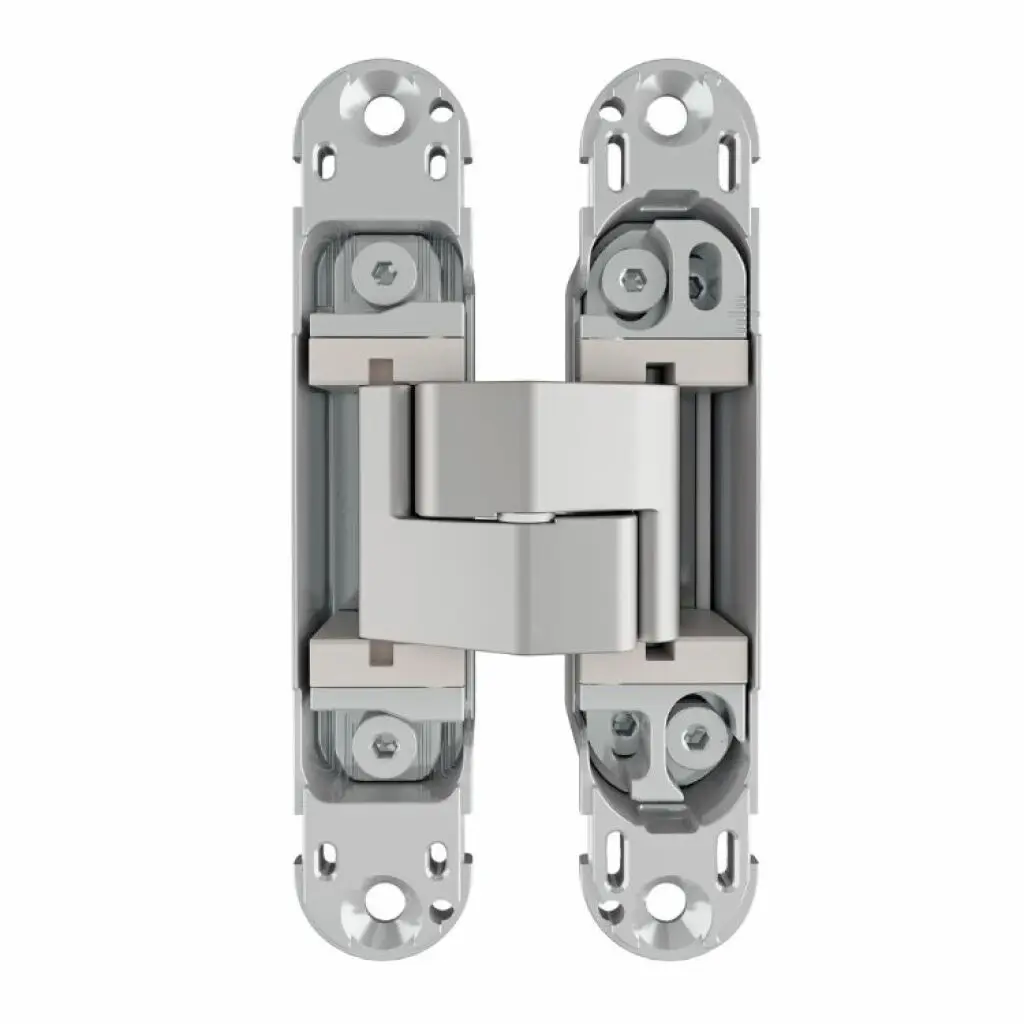

AGB E302000691 Cerniera a Scomparsa Eclipse 3.2 per Porte Filo Muro Dimensione 114,8x22,8mm Portata 40Kg Regolabile su 3 Assi Zama Finitura Bianco
Cerniera a scomparsa Eclipse 3.2 Agb E30200.06.34 per porte a filo in legno o alluminio con e senza battuta, reversibile e regolabile su tre assi, apertura di 180°.
Caratteristiche:

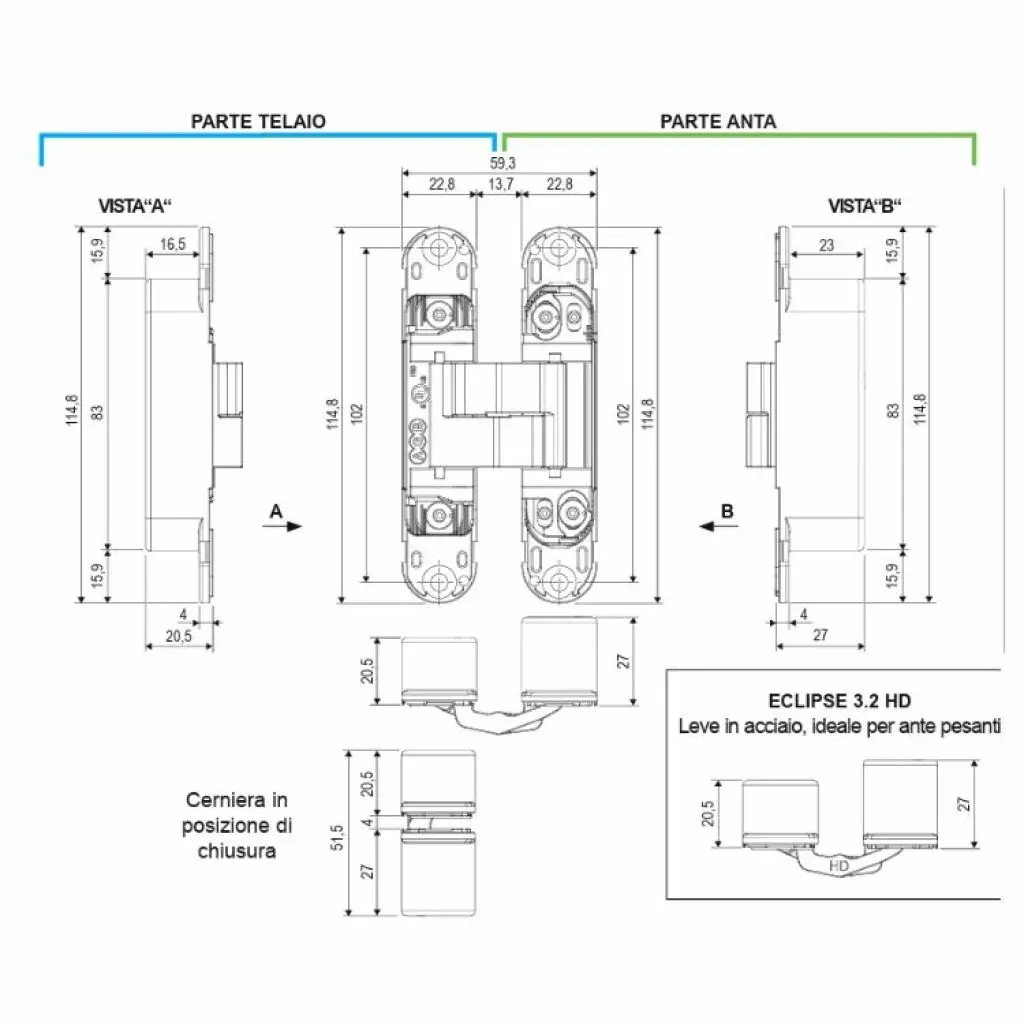

- Cerniera a scomparsa per porte interne reversibili, con incasso parte telaio ridotta a 21 mm
- Dimensione incasso altezza parte telaio 114,8 mm
- Dimensione incasso larghezza parte telaio 22,8 m
- Profondità incasso parte telaio 20,5 mm
- Dimensione incasso altezza parte anta 114,8 mm
- Dimensione incasso larghezza parte anta 22,8 m
- Profondità incasso parte anta 27 mm
- Portata 40 kg con 2 cerniere - 60 kg con 3 cerniere
- Materiale zama
- Finitura bianco
Consigli utili per la registrazione della cerniera
Si possono fare 3 regolazioni importanti sulla cerniera Eclipse: orizzontale, verticale e in profondità, con chiave esagonale da 3 mm.
Per quanto riguarda la regolazione in verticale +- 2 mm, bisogna allentare le viti ed aiutarsi con un cacciavite a taglio. Ad operazione terminata, fissare le viti.
Per la regolazione in pressione +- 1 mm, si allentano le viti e si sposta il corpo cerniera. Ad operazione conclusa fissare le viti.
Per la regolazione orizzontale +- 1,5 mm, agire direttamente sulle viti.
Specifiche
| Marca | AGB |
