Caratteristiche:
Distanza ingresso chiave 35 mm
Interasse centro quadro maniglia/foro chiave 90 mm
Dimensione frontale 238x22 mm
Spessore frontale 2,5 mm
Dimensione incasso serratura 170x61 mm
Spessore incasso serratura 14 mm
Finitura frontale Acciaio ottonato verniciato
Dotazione di serie 1 chiave patent
Consigli utili per la scelta ed il montaggio della serratura

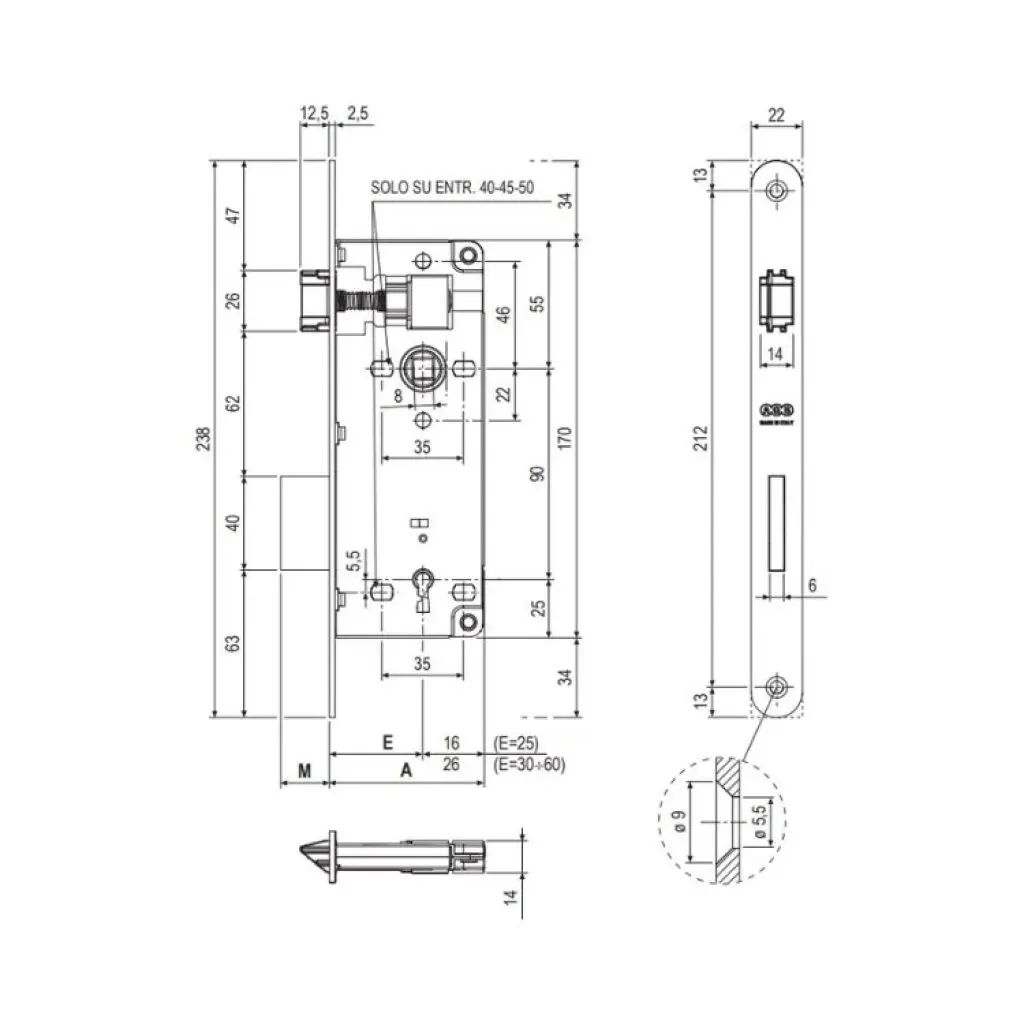

Predisporre sul pannello una cava ed una fresata aventi le dimensioni riportate nel disegno. Fissare la serratura con due viti da 4,5x25 mm. Per girare lo scrocco farlo uscire dal frontale della serratura, spingendo sulla vite posteriore, e ruotare.
L'incontro deve essere ordinato a parte, da scegliere in base alla tipologia costruttiva.
